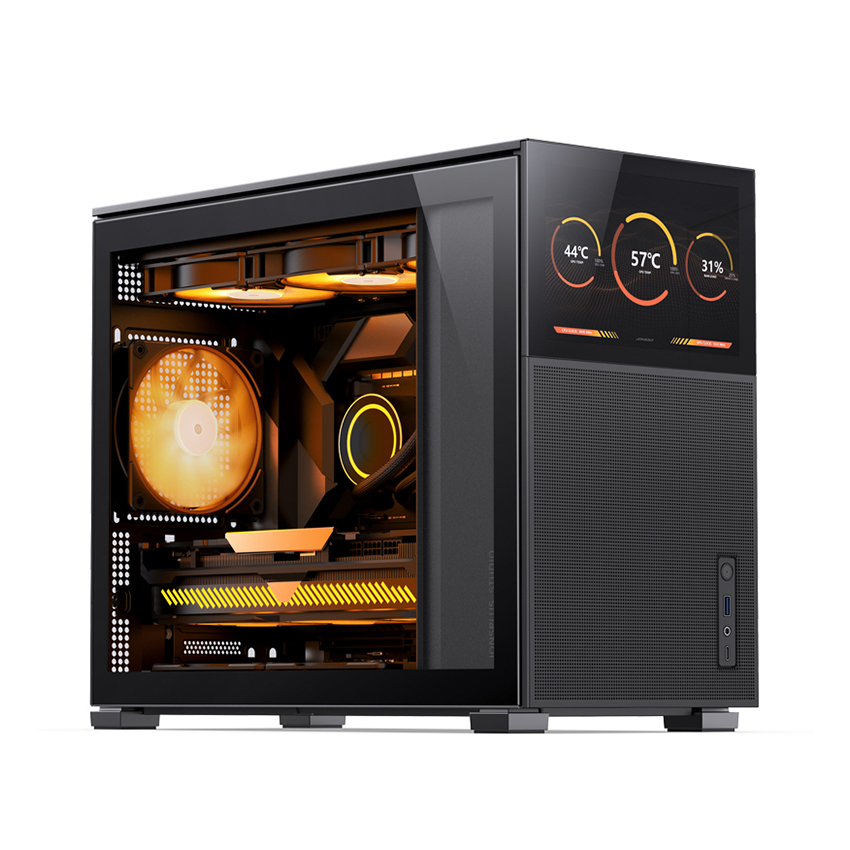

Jonsbo D31 MESH SCREEN Black – nền tảng Micro-ATX 31,3 lít với nhiều cách dựng máy
D31 dành cho dàn máy gọn dùng bo mạch Micro-ATX, DTX hoặc Mini-ITX. Khoang nguồn nằm trong cùng bố cục linh kiện chính nên việc dựng máy có tính linh hoạt cao, đồng thời cần tính trước đường đi dây và khoảng trống giữa nguồn với card đồ họa.
Phiên bản MESH, STD và bản có màn hình là các lựa chọn riêng. Bài này sử dụng đúng model được ghi ở đầu trang; ảnh của bản khác hoặc màn hình mua rời không được dùng để suy ra phụ kiện trong gói hàng.

Chọn bo mạch và vị trí đặt máy
D31 MESH SCREEN Black được hãng công bố hỗ trợ ITX / DTX / M-ATX. Kích thước tương ứng: 205 mm (W) * 347.5 mm(H) *440 mm(D) (Vol: 31.3L) *Depth does not include the PCI brackets outside the chassis, height does not include case stand 205 mm (W) * 363 mm(H) * 452 mm(D) (overall size). Dùng đúng kích thước hoàn chỉnh khi đo vị trí đặt máy, đồng thời chừa lối đi dây và khoảng thoáng tại các mặt lấy gió. Với cùng bo mạch, một bố cục nguồn hoặc tản khác có thể làm thay đổi không gian thao tác bên trong.
Khoảng lắp tản CPU và card đồ họa
Khoảng card đồ họa mà hãng công bố: 330-400 mm. Giới hạn tản CPU: 168 mm. Đây là các số liệu nên đối chiếu với kích thước linh kiện thực, gồm cả đầu cắm nguồn và phần nhô của bộ tản. Nếu các vị trí dùng chung không gian, cần chọn đúng tổ hợp theo hướng dẫn lắp của hãng.

Lên phương án làm mát trước khi đi dây
Khả năng bố trí làm mát: Trên 240/280/360*1 Sau 120*1 Dưới 240/360*1. Nên phân định các vị trí hút khí mát và xả khí nóng ngay từ đầu; sau đó mới hoàn thiện cách bố trí dây quạt và dây đèn. Khi có radiator, chiều dày của quạt và đầu ống cũng cần được tính trong khoảng trống lắp đặt.
Nguồn và đường cáp là một phần của bố cục
Thông số nguồn: ATX. Không chỉ công suất điện, chuẩn hình dạng và chiều dài thân nguồn cũng quyết định khả năng dựng máy. Phần dây cắm vào nguồn cần có khoảng uốn hợp lý, tránh ép sát card hoặc cản vị trí gắn quạt.

Kết nối hằng ngày và lưu trữ
Cổng ngoài: USB3.2 Gen 2 Type-C*1 / USB3.0*1/Audio & Mic*1. Vị trí lưu trữ: 2.5〞SSD*2+3.5〞HDD*1. USB Type-C trên mặt vỏ cần được ghép với đầu cắm nội bộ phù hợp trên main để hoạt động đúng tính năng. Với nhiều ổ lưu trữ, nên đi thử dây nguồn và dây dữ liệu trước khi cố định toàn bộ dàn quạt.
Màn 8 inch và bố cục nguồn theo từng mức
Phiên bản SC trong tên bán tương ứng SCREEN trên hồ sơ hãng, có màn TFT-LCD8 inch 1280×800,16,7 triệu màu và tần số tối đa 60Hz. Tín hiệu hình quaMini-HDMI; đầuType-C cần được nối đúng theo hướng dẫn bộ màn. Phần màn có kích thước riêng 24,6×131,7×205,3 mm, không nhầm với kích thước cả case. Khi thay vị trí nguồn theo các mức trong sơ đồ, khoảng card 330–400 mm và khoảng cho radiator thay đổi theo tổ hợp; không coi 400 mm là giới hạn áp dụng cho mọi bố trí.
Thiết kế và thông số: Jonsbo – D31 MESH SCREEN Black.
