Thùng máy MONTECH HS02 PRO Đen – kính trước cong 8 độ, hỗ trợ đảo hướng trưng bày
HS02 PRO dùng mặt kính trước cong 8 độ để mở góc nhìn vào trong bộ máy, kết hợp cấu hình có thể đảo nhằm đưa mặt kính sang phía trái hoặc phải. Đây là sự khác biệt chính với HS01 PRO mặt trước lưới. Cách bố trí hai quạt sau cùng vùng quạt đáy tạo đường trao đổi khí riêng cho một thiết kế ưu tiên góc nhìn kính.

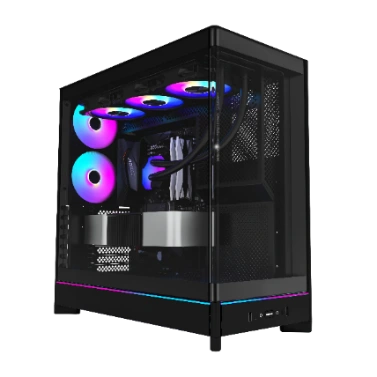

Thiết kế tổng thể của HS02 PRO màu đen.
Kính trước cong 8 độ, hỗ trợ đảo hướng trưng bày
Tài liệu hãng giới thiệu bộ năm quạt GF120 V2 ARGB và hỗ trợ bo mạch giấu đầu cắm theo các chuẩn tương ứng. Khi chọn radiator trên nóc, cần lưu ý giới hạn chiều rộng 123 mm, không chỉ dựa vào tên két 360 mm. Việc đặt lại hướng khung hay đi dây cần thực hiện trước khi lắp kín các phần kính để tránh kéo căng dây và khó tiếp cận các đầu cắm.
Đối chiếu phần cứng trước khi dựng máy
Khung hỗ trợ ATX /Micro-ATX / Mini-ITX (hỗ trợ main giấu đầu cắm), có 7 khe PCIe. GPU dài tối đa 420 mm; chiều cao tản CPU tối đa 175 mm. Cần cộng khoảng cho đầu cắm và đoạn uốn dây nguồn card, đồng thời kiểm tra chiều dày GPU so với các cụm quạt bên cạnh.
Khoang linh kiện hoặc một góc nhìn khác của HS02 PRO.
Vị trí quạt và radiator theo từng mặt
Các vùng quạt hãng liệt kê: trên nóc: 120 mm × 3; đáy: 120 mm × 3; phía sau: 120 mm × 2. Radiator được tách riêng: trên nóc: 120 / 240 / 360 mm; đáy: 120 / 240 mm. Quạt rời và cụm két–quạt có thể dùng chung vị trí lắp, vì vậy không cộng mọi tùy chọn để mặc định chúng đều vừa đồng thời. Độ dày két và quạt cần được kiểm tra với main, RAM và phần dây đang sử dụng.
Kích thước và khoảng dành cho nguồn
Kích thước khung theo hãng là 480 × 240 × 480 mm; khoảng nguồn được liệt kê 200 mm ATX / SFX. Khi dùng nhiều ổ lưu trữ, cần xét cả khay ổ và đoạn dây phía trước nguồn để việc đi dây gọn và mặt hông đóng đúng. Kích thước của thùng đóng gói không được dùng thay cho kích thước lắp máy.
Chi tiết kết cấu của HS02 PRO.
Kết nối, quạt và phụ kiện đi kèm
Cụm I/O theo tài liệu gồm USB3.0*2 / Type-C*1 / Mic*1 / Power Button / Audio*1 / LED Button*1. Các cổng USB và âm thanh cần đầu cắm tương ứng trên main để hoạt động đúng. Phần quạt lắp sẵn được nêu riêng trong bảng cho từng model; ảnh dựng máy có thể có GPU, tản, main hoặc quạt bổ sung để minh họa, nên không dùng toàn bộ linh kiện trong ảnh làm danh sách phụ kiện được bán kèm.
