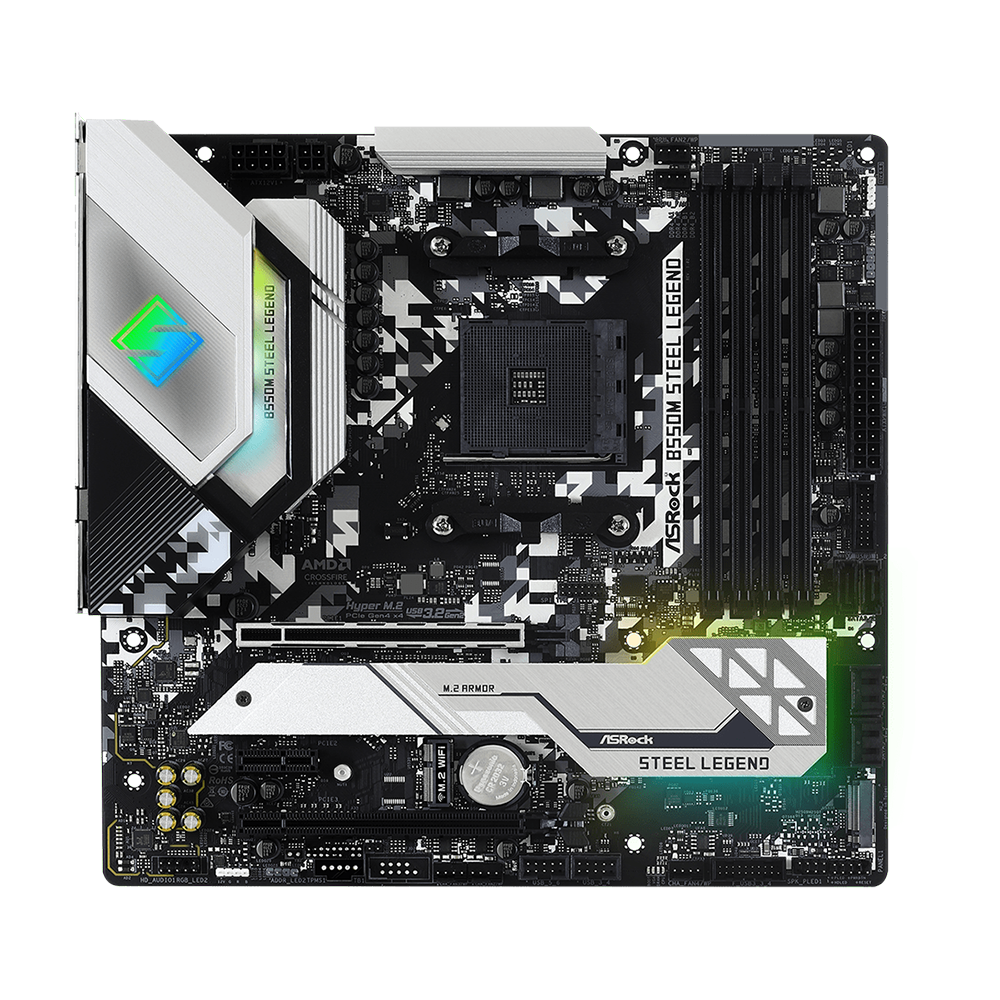

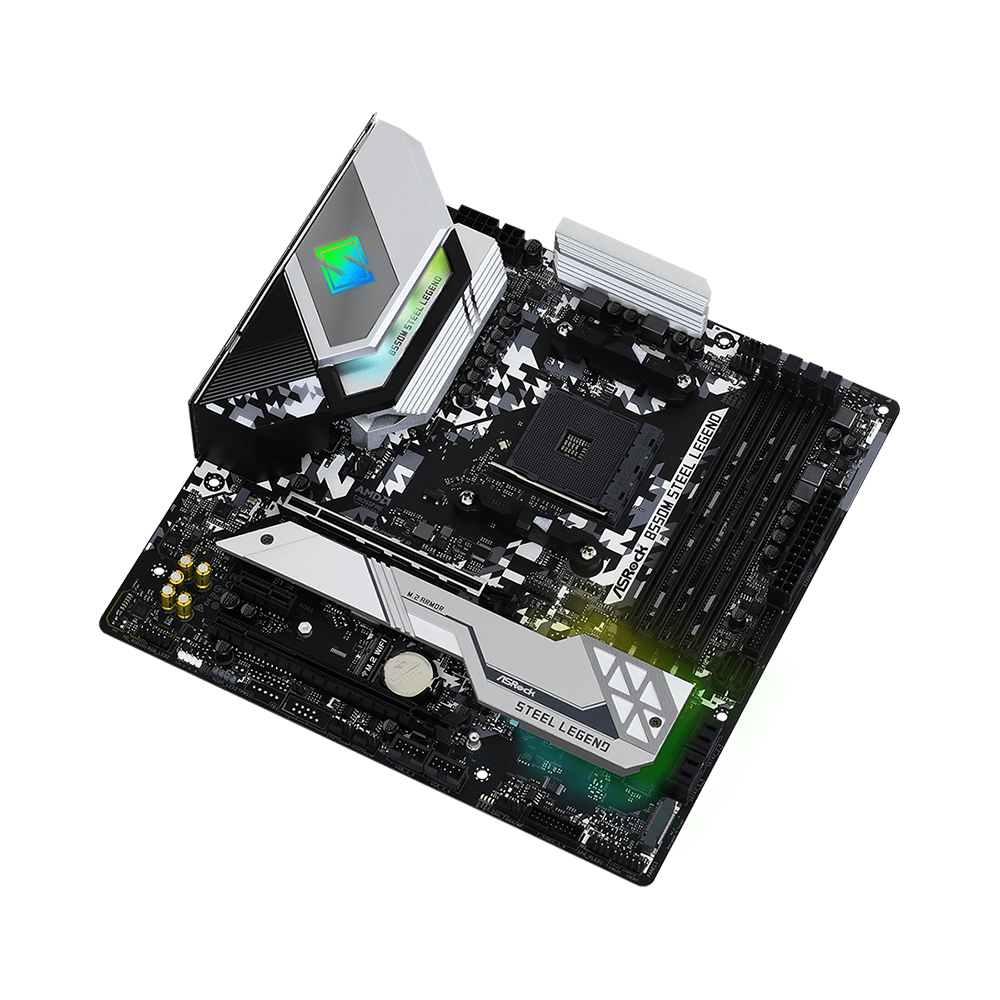

Bo mạch chủ ASRock B550M STEEL LEGEND | AM4, DDR4, 4 khe RAM
- Thương hiệu: ASRock
- Model: B550M Steel Legend
- Chipset: B550
- Socket: AM4
- Bộ nhớ: 4 × DDR4 UDIMM; Dual Channel
- Dạng bo: Micro-ATX
-2%
1 / 3
B550M Steel Legend phối bốn khe DDR4 với nền tảng AM4 và mạng 2,5 GbE. Băng thông PCIe từ CPU thay đổi theo dòng Ryzen, do đó không áp Gen4 cho mọi APU chỉ vì chipset trên bo là B550.

Bo dùng chipset B550, hỗ trợ AMD Ryzen trên socket AM4, theo danh sách CPU và BIOS của đúng model. Có 4 khe DDR4 với công nghệ hai kênh. DDR4 cần đúng loại UDIMM theo tài liệu, không lắp đổi DDR4 và DDR5 dù hình dạng thanh RAM gần giống. Tốc độ OC/XMP/EXPO còn phụ thuộc CPU, số thanh và QVL; nên kiểm tra cả mã kit, không chỉ dung lượng ghi trên nhãn.

Cấu hình lưu trữ: M2_1 Gen4 x4 hoặc Gen3 x4 tùy CPU; M2_2 Gen3 x2/SATA; 6 SATA3. Khe card đồ họa chính hỗ trợ PCIe 4.0 x16 hoặc Gen3 tùy CPU. M2_2 dùng chung tài nguyên với SATA3_5/6; dùng một phía sẽ vô hiệu phía còn lại theo manual. Khi sử dụng nhiều SSD hoặc thêm card mở rộng, nên chốt sơ đồ khe từ đầu; chiều dài vật lý của một khe PCIe không tự nói lên số lane điện đang được cấp cho nó.
Mạng có dây: Dragon 2,5 GbE; không dây: Không kèm module Wi-Fi. Âm thanh sử dụng ALC1200. Nhóm USB đáng chú ý: USB 3.2 Gen2 Type-C phía sau. Muốn dùng đủ băng thông phải có cáp, thiết bị và header tương ứng. Với Wi-Fi 6E/7, băng tần và tính năng còn phụ thuộc router, driver, hệ điều hành và quy định khu vực, không chỉ một dòng thông số trên mainboard.

Cổng xuất hình từ main gồm HDMI + DisplayPort. Các cổng này cần CPU có bộ xử lý đồ họa tích hợp tương thích; lắp CPU không có iGPU không làm HDMI/DisplayPort trên main tự hoạt động. Khi đã dùng card đồ họa rời, thông thường nối màn hình vào card và kiểm tra lựa chọn nguồn hình trong BIOS/hệ điều hành theo cấu hình cần sử dụng.
Dạng bo Micro-ATX cần case có vị trí standoff và khoảng hở tương ứng. Lắp RAM theo thứ tự khe khuyến nghị, đặt SSD đúng chân đỡ chiều dài và tháo lớp bảo vệ thermal pad nếu có. Sau khi khởi động, kiểm tra CPU, dung lượng RAM, SSD và nhiệt độ trước khi bật cấu hình OC. Chỉ cập nhật BIOS của đúng model và revision, không dùng file của bo tên gần giống hoặc khác hậu tố D4/WiFi.
Đối chiếu từ thông tin sản phẩm ASRock và tài liệu của đúng model. Bảo hành áp dụng theo thông tin bán hàng của HMPC.
| Thương hiệu | ASRock |
|---|---|
| Model | B550M Steel Legend |
| Chipset | B550 |
| Socket | AM4 |
| Bộ nhớ | 4 × DDR4 UDIMM; Dual Channel |
| Dạng bo | Micro-ATX |
| Khe GPU chính | PCIe 4.0 x16 hoặc Gen3 tùy CPU |
| Lưu trữ | M2_1 Gen4 x4 hoặc Gen3 x4 tùy CPU; M2_2 Gen3 x2/SATA; 6 SATA3 |
| LAN | Dragon 2,5 GbE |
| Không dây | Không kèm module Wi-Fi |
| Âm thanh | ALC1200 |
| Xuất hình | HDMI + DisplayPort; cần CPU có iGPU phù hợp |
| USB nổi bật | USB 3.2 Gen2 Type-C phía sau |
| Điều kiện chia băng thông / phiên bản | M2_2 dùng chung tài nguyên với SATA3_5/6; dùng một phía sẽ vô hiệu phía còn lại theo manual. |
| CPU/BIOS/QVL | Đối chiếu danh sách hỗ trợ của đúng model trước khi lắp |
