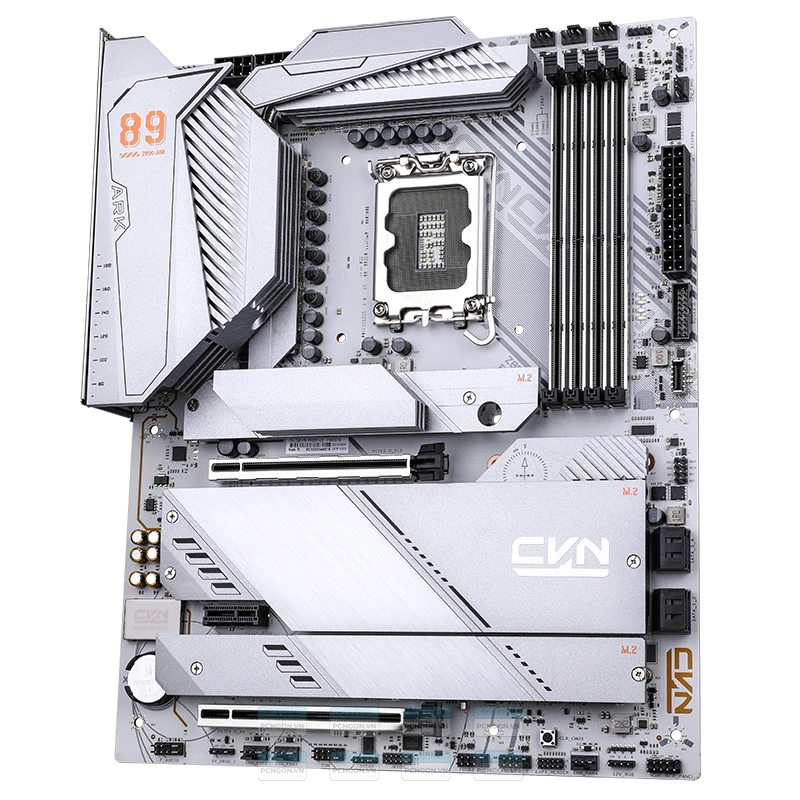

Bo mạch chủ Colorful CVN Z890 ARK FROZEN V20
CVN Z890 ARK FROZEN V20 dùng chipset Intel Z890 và socket LGA 1851, chuẩn bo ATX / 305 x 247 mm. Đây là nền tảng dành cho bộ máy sử dụng DDR5; bản mạch, số khe lưu trữ và hệ thống kết nối được phân biệt theo đúng hậu tố phiên bản, giúp chọn linh kiện đồng bộ ngay từ đầu.
Nền tảng LGA 1851 và DDR5
Model có 4 khe DDR5, dung lượng tối đa 192GB; mức bộ nhớ cao nhất trong danh sách hãng là DDR5-8400 (OC). Hỗ trợ cấu hình XMP theo danh sách bộ nhớ tương thích.
Danh sách CPU và phiên bản BIOS của đúng model là căn cứ trước khi lắp ráp. Với RAM, tốc độ ép xung phụ thuộc bộ điều khiển nhớ, kit và số thanh lắp; chọn kit theo QVL giúp xây dựng cấu hình có cơ sở hơn.

Bố cục và phần cấp điện
Hệ thống cấp điện 18+1+1+1 pha dùng DrMOS 90A. Bản mạch và các phần giáp tản theo tông trắng, thuận tiện phối bộ PC màu sáng. Mặt I/O có chức năng cập nhật BIOS theo quy trình do hãng hướng dẫn. Kích thước ATX / 305 x 247 mm giúp xác định thùng máy và vị trí chân đỡ phù hợp.
Các đầu quạt CPU, quạt hệ thống hoặc bơm được phân biệt trong bảng kết nối. Bố trí dây theo vị trí đầu cắm giúp làm gọn khu vực socket, đồng thời để trống đường gió qua tản nhiệt và card đồ họa.
5 khe M.2 và lưu trữ mở rộng
Các vị trí ổ được hãng phân bố: M.2_1: PCIe 5.0 x4, CPU channel; M.2_2: PCIe 4.0 x4, CPU channel; M.2_3: PCIe 4.0 x4, PCH channel; M.2_4: PCIe 4.0 x4, PCH channel; M.2_5: PCIe 4.0 x4/SATA, PCH channel. Bảng thông số giữ lại điều kiện chia đường hoặc giới hạn theo CPU của từng khe.
Khe cho card mở rộng gồm 1×PCIe 5.0 x16 slot / 1×PCIe x16 slot (supports PCIe 4.0 x4 specification) / 1×PCIe 4.0 x1 slot. Lựa chọn vị trí SSD theo đường CPU hoặc chipset giúp tổ chức bộ máy theo loại ổ đang dùng; hình dạng M.2 cần được đọc cùng chuẩn giao tiếp và chiều dài mà khe hỗ trợ.

5GbE và Wi-Fi 7
Cấu hình mạng của đúng phiên bản: RTL8125BG 2.5Gbit LAN, BE200 WiFi 7 wireless network card, Bluetooth 5.4. Kết nối không dây hỗ trợ bố trí máy ở vị trí khó đi cáp; mạng LAN là lựa chọn khi có đường dây tới router hoặc switch.
Tốc độ đường truyền thực tế cần được phối với router, switch, dây và gói mạng tương ứng. Với Wi-Fi 7, hệ điều hành và quy định băng tần tại nơi sử dụng quyết định tính năng được kích hoạt.
USB, xuất hình và đồng bộ ánh sáng
2×USB 2.0 interfaces; 4×USB 3.2 Gen 1 5Gbps Type-A interfaces; 2×USB 3.2 Gen 2 10Gbps Type-A interfaces; 1×USB 3.2 Gen 2 10Gbps Type-C interface; 1×USB4 40Gbps Type-C interface (Supports video output, up to 4K 60Hz resolution); 1×DP 1.4 interface, Supports up to 8K 60Hz resolution; 1×HDMI 2.0 interface, Supports up to 4K 60Hz resolution. Các đầu ARGB 5V và RGB 12V được tách rõ trong bảng thông số; iGame Center hỗ trợ đồng bộ các thiết bị ánh sáng tương thích.
Cổng HDMI hoặc DisplayPort trên bo hoạt động cùng CPU có đồ họa tích hợp tương thích. Khi dùng CPU không có đồ họa tích hợp, màn hình nối vào card rời. Các đầu đèn 5V và 12V có điện áp, kiểu chân khác nhau nên cần ghép đúng thiết bị.

Thông số đối chiếu từ Colorful CVN Z890 ARK FROZEN V20; nội dung do HMPC biên tập.
