Hãng / model chính thức: GIGABYTE B760M GAMING PLUS WIFI DDR4
Mã / tên rút gọn theo hãng: B760M G P WIFI DDR4
Phiên bản tài liệu thông số: Rev. 1.0 – đối chiếu revision in trên PCB trước khi chọn
Bộ xử lý hỗ trợ: LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors L3 cache varies with CPU (Please refer "CPU Support List" for more information.)
Chipset: Intel® B760 Express Chipset
Mạng có dây: Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
GIGABYTE B760M GAMING PLUS WIFI DDR4 sử dụng chipset Intel® B760 Express Chipset, thiết kế Micro ATX Form Factor; 24.4cm x 24.4cm và nền tảng bộ nhớ DDR4. Phiên bản này thuộc dòng GAMING của GIGABYTE, với số khe, cổng lưu trữ và kết nối được bố trí theo đúng model. Khi xây dựng cấu hình, cần lựa chọn CPU, RAM và thùng máy tương thích đồng thời với bo mạch, thay vì chỉ dựa trên tên chipset.
GIGABYTE B760M GAMING PLUS WIFI DDR4
Nền tảng CPU và cấu hình bộ nhớ
Phạm vi bộ xử lý trong tài liệu hãng: LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors; L3 cache varies with CPU; (Please refer "CPU Support List" for more information.). Danh sách CPU hỗ trợ và yêu cầu BIOS cần được kiểm tra theo đúng model cùng revision của bo mạch; một bộ xử lý dùng đúng socket vẫn có thể cần phiên bản BIOS phù hợp trước khi hoạt động.
Bộ nhớ được bố trí với 4 khe DDR4, dung lượng hệ thống tối đa 128 GB. Tài liệu có hỗ trợ cấu hình XMP. Tốc độ có ký hiệu O.C. là chế độ ép xung bộ nhớ; khả năng đạt được còn tùy CPU, số thanh RAM, dung lượng mỗi thanh và danh sách bộ nhớ đã được hãng kiểm tra.
Lưu trữ và khe mở rộng
Theo danh sách đầu cắm trên bo mạch, model có 2 đầu M.2 và 4 cổng SATA 6Gb/s. Các đầu M.2 có thể nối trực tiếp với CPU hoặc qua chipset, nên tốc độ và việc chia sẻ đường truyền cần đối chiếu từng vị trí. Khi dự định lắp nhiều SSD hoặc thêm card mở rộng, nên bố trí ổ hệ thống và ổ dữ liệu theo sơ đồ khe trong tài liệu thay vì mặc định mọi khe đều hoạt động giống nhau.
Phần mở rộng được hãng mô tả: CPU:; - 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16; . Số khe có hình dạng x16 không luôn đồng nghĩa mọi khe đều chạy đủ x16 điện; bảng thông số giữ riêng ghi chú về tốc độ, CPU áp dụng và những trường hợp chia sẻ băng thông.
GIGABYTE B760M GAMING PLUS WIFI DDR4
Kết nối mạng, USB và thiết bị ngoại vi
Kết nối mạng có dây: Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps). Phần không dây sử dụng Realtek® Wi-Fi 6 RTL8851BE; - WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz carrier frequency bands. Khi dùng Wi-Fi, cần lắp ăng-ten theo hướng dẫn, cập nhật driver đúng module và cân nhắc điều kiện router, băng tần được phép sử dụng tại khu vực.
Cụm cổng mặt sau gồm 2 x USB 2.0/1.1 ports; 1 x PS/2 keyboard/mouse port; 2 x SMA antenna connectors (1T1R); 1 x DisplayPort*; 1 x HDMI port*. Các cổng USB mặt trước phụ thuộc đầu cắm bên trong và dây của case; việc có header trên bo mạch không có nghĩa thùng máy đang chọn đã cung cấp sẵn cổng tương ứng. Cổng hình từ mainboard còn phụ thuộc bộ xử lý có đồ họa tích hợp phù hợp.
Thiết kế và không gian lắp ráp

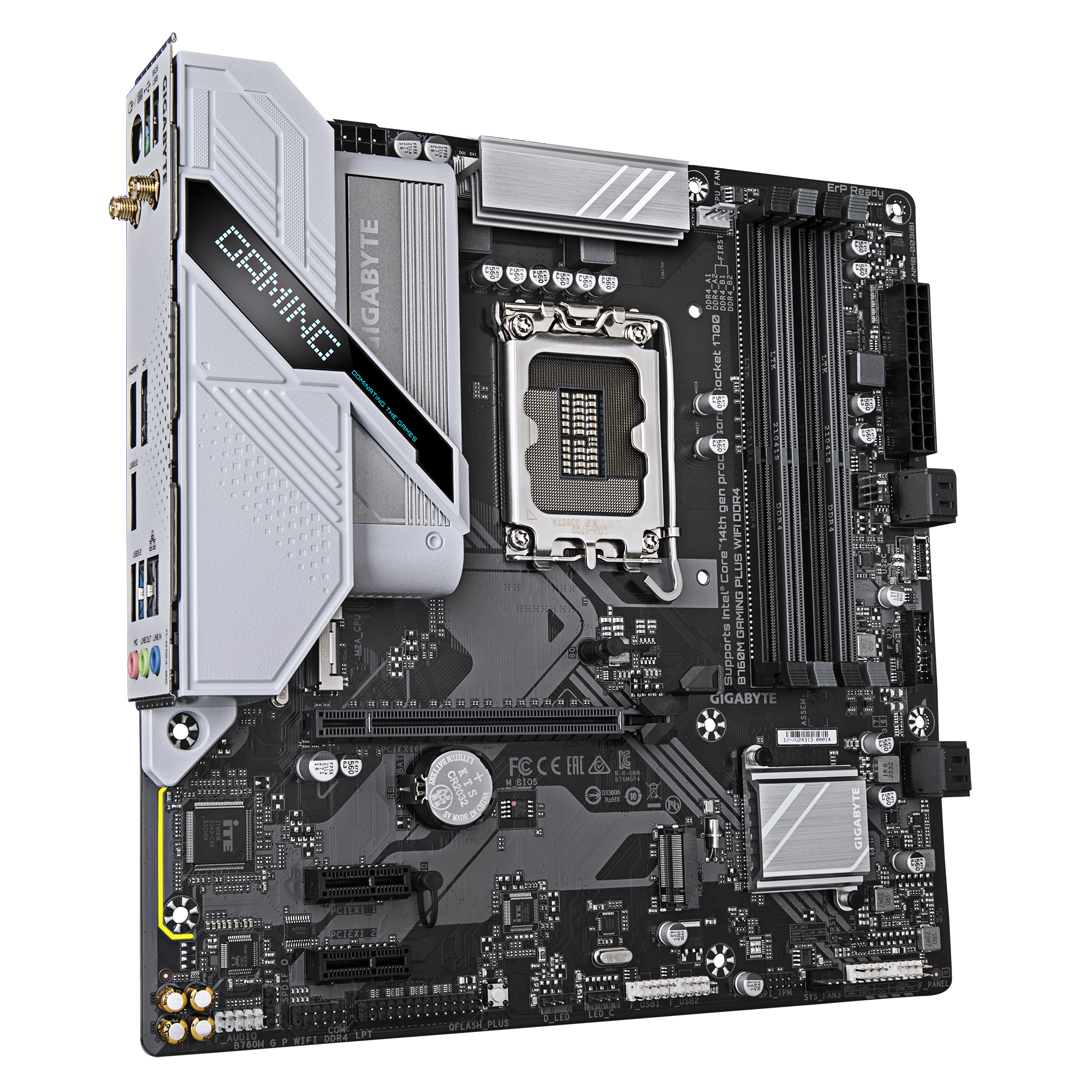

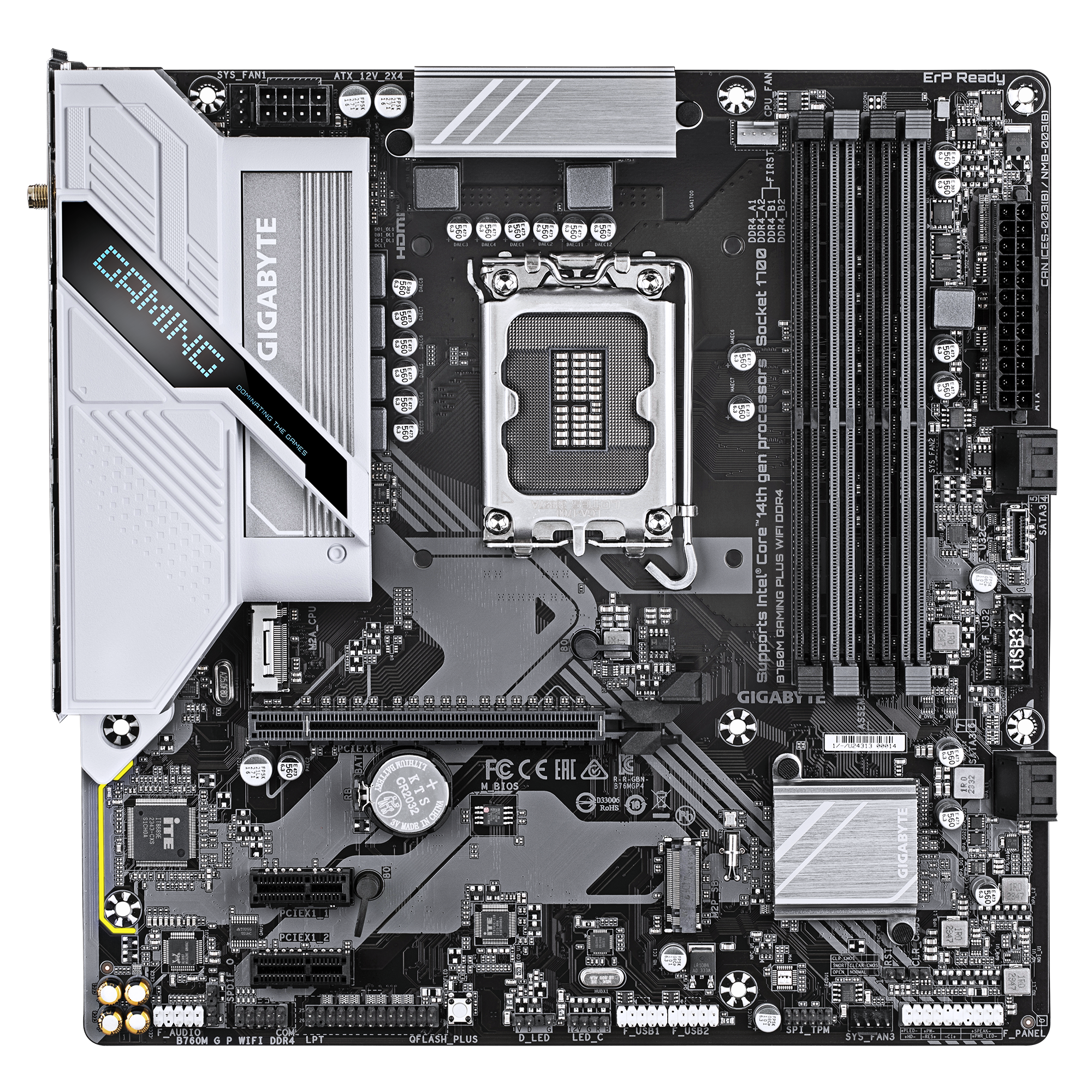

Ảnh tổng thể cho thấy vị trí các khe RAM, khe mở rộng, đầu nguồn và tản trên bo mạch. Với chuẩn Micro ATX Form Factor; 24.4cm x 24.4cm, nên đi dây nguồn CPU và chuẩn bị chân đế case trước khi gắn VGA. Bố trí quạt và dây tín hiệu hợp lý giúp thao tác với SSD, RAM và đầu cắm bên trong thuận tiện hơn khi nâng cấp.
GIGABYTE B760M GAMING PLUS WIFI DDR4
BIOS và khả năng quản lý hệ thống
Danh sách tính năng riêng trong tài liệu gồm Support for GIGABYTE Control Center (GCC); * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.; Support for Q-Flash; Support for Q-Flash Plus. Những tiện ích phần mềm có thể thay đổi theo phiên bản hệ điều hành và bản phát hành của hãng. Khi cập nhật BIOS, phải lấy đúng gói dành cho model và revision in trên PCB; không dùng tệp của bo mạch có tên gần giống hoặc khác hậu tố DDR4, AX, WiFi hay ICE.
GIGABYTE B760M GAMING PLUS WIFI DDR4
Thông số đối chiếu theo tài liệu GIGABYTE rev. 1.0. Model này có thể có nhiều revision; cần đối chiếu số rev in trên PCB hoặc nhãn hàng thực tế khi kiểm tra BIOS, Wi-Fi và phụ kiện. Xem thông số hãng.
Thông tin
Thông số kỹ thuật
Thông số
Chi tiết
Hãng / model chính thức
GIGABYTE B760M GAMING PLUS WIFI DDR4
Mã / tên rút gọn theo hãng
B760M G P WIFI DDR4
Phiên bản tài liệu thông số
Rev. 1.0 – đối chiếu revision in trên PCB trước khi chọn
Bộ xử lý hỗ trợ
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors L3 cache varies with CPU (Please refer "CPU Support List" for more information.)
Chipset
Intel® B760 Express Chipset
Bộ nhớ RAM
Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/3200/3000/2933/2666/2400/2133 MT/s memory modules 4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory Dual channel memory architecture Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode) Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules Support for Extreme Memory Profile (XMP) memory modules (The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Xuất hình từ đồ họa tích hợp
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3. ** Support for native HDMI 2.1 TMDS compatible ports. - 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3 (Graphics specifications may vary depending on CPU support.) Support for up to triple-display at the same time
Âm thanh
Realtek® Audio CODEC High Definition Audio 2/4/5.1/7.1-channel * You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings. Support for S/PDIF Out
Mạng có dây
Realtek® GbE LAN chip (1 Gbps/100 Mbps/10 Mbps)
Mạng không dây
Realtek® Wi-Fi 6 RTL8851BE - WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz carrier frequency bands - BLUETOOTH 5.3 - Support for 11ax 160MHz wireless standard (Actual data rate may vary depending on environment and equipment.) * Bluetooth version may change with updates. See the Wi-Fi chip vendor’s website for details.
Khe mở rộng
CPU: - 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. Chipset: - 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1
Kết nối lưu trữ
CPU: - 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU) Chipset: - 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) - 4 x SATA 6Gb/s connectors RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
Chipset: - 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header - 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header) - 2 x USB 2.0/1.1 ports on the back panel Chipset+USB 2.0 Hub: - 4 x USB 2.0/1.1 ports available through the internal USB headers
Đầu cắm bên trong
1 x 24-pin ATX main power connector 1 x 8-pin ATX 12V power connector 1 x CPU fan header 3 x system fan headers 1 x addressable LED strip header 1 x RGB LED strip header 2 x M.2 Socket 3 connectors 4 x SATA 6Gb/s connectors 1 x front panel header 1 x front panel audio header 1 x USB Type-C® header, with USB 3.2 Gen 1 support 1 x USB 3.2 Gen 1 header 2 x USB 2.0/1.1 headers 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI V2 module only) 1 x serial port header 1 x parallel port header 1 x S/PDIF Out header 1 x Q-Flash Plus button 1 x reset jumper 1 x Clear CMOS jumper
Cổng ở mặt sau
2 x USB 2.0/1.1 ports 1 x PS/2 keyboard/mouse port 2 x SMA antenna connectors (1T1R) 1 x DisplayPort* 1 x HDMI port* 3 x USB 3.2 Gen 1 ports 1 x RJ-45 port 3 x audio jacks * Actual support may vary by CPU.
Bộ điều khiển I/O
iTE® I/O Controller Chip
Giám sát phần cứng
Voltage detection Temperature detection Fan speed detection Water cooling flow rate detection Fan fail warning Fan speed control * Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 128 Mbit flash Use of licensed AMI UEFI BIOS PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Tính năng riêng
Support for GIGABYTE Control Center (GCC) * Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications. Support for Q-Flash Support for Q-Flash Plus
Hệ điều hành hỗ trợ
Support for Windows 11 64-bit Support for Windows 10 64-bit
