Bo mạch chủ MSI B760M GAMING PLUS WIFI | DDR5, Intel B760, LGA1700, mATX, 4 khe RAM
Chưa có đánh giá821 lượt xemMã: Mainboard-MSI-B760M-Gaming-Plus-WiFi-DDRR5Liên hệ tư vấn
Giá bán tại HMPC
3.799.000₫3.921.000₫Tiết kiệm 3%
Thương hiệu: MSI
Model: B760M GAMING PLUS WIFI
Chipset: INTEL B760
CPU và socket: Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® ProcessorsLGA 1700
Khe mở rộng: 2x PCI-E x16 slot1x PCI-E x1 slotPCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
Âm thanh: Realtek® ALC897 Codec7.1-Channel High Definition Audio
B760M GAMING PLUS WIFI sử dụng chipset INTEL B760 trên nền tảng LGA 1700, bộ nhớ DDR5. Bố cục lưu trữ, kết nối mạng và các cổng ngoại vi của đúng model tạo cơ sở để xây dựng máy theo nhu cầu thực tế.
Nền tảng INTEL B760 và LGA 1700
Model sử dụng chipset INTEL B760, nền tảng LGA 1700. Socket và danh sách CPU hỗ trợ quyết định loại vi xử lý có thể lắp; cùng thương hiệu CPU chưa đủ để xác định tương thích.
Nhóm CPU MSI liệt kê: Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® ProcessorsLGA 1700. Mốc BIOS của từng CPU được ghi trong danh sách hỗ trợ của đúng bo.

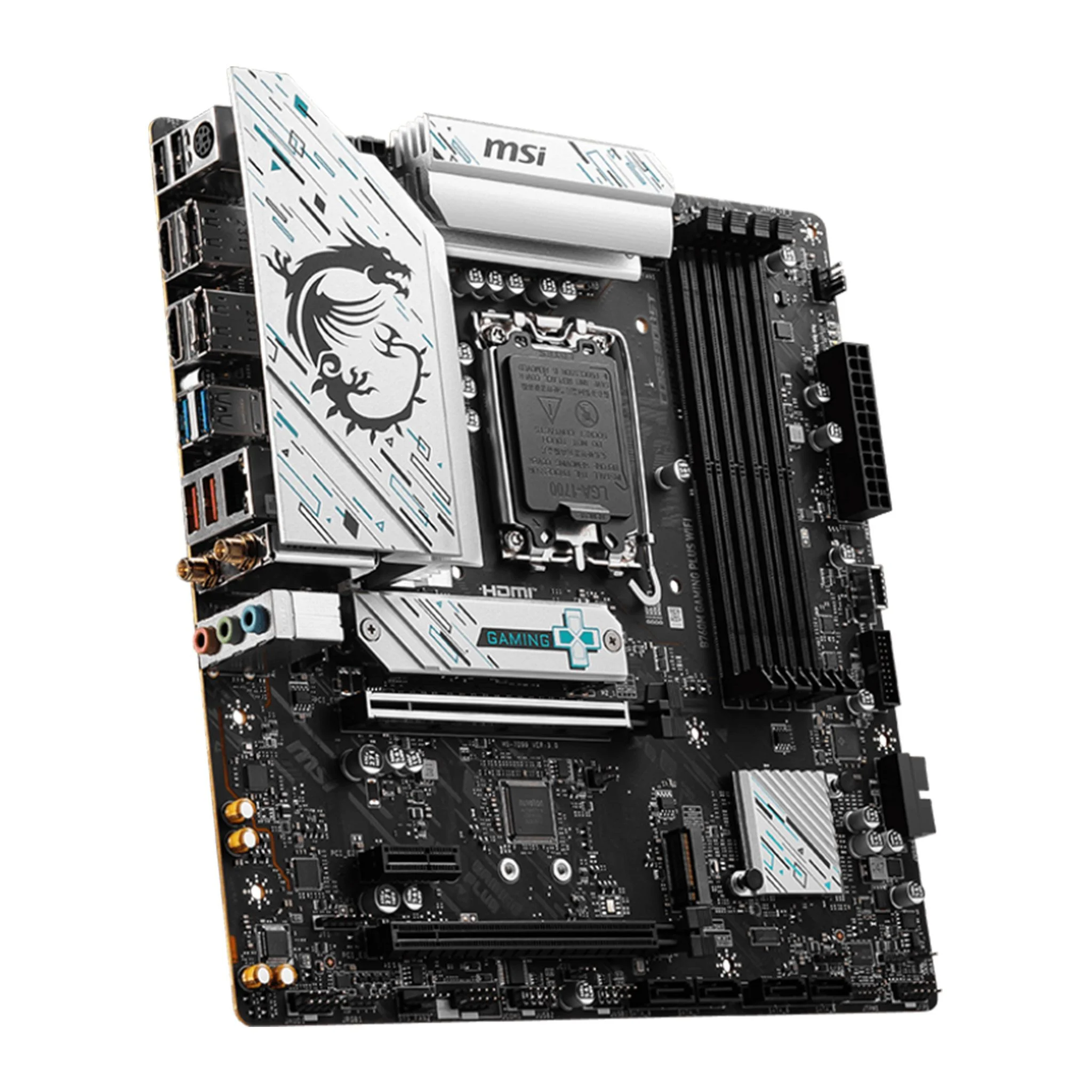

Bo mạch chủ MSI B760M GAMING PLUS WIFI – ảnh do MSI công bố.
DDR5 và khả năng bố trí bộ nhớ
MSI công bố cấu hình bộ nhớ: 4x DDR5, Maximum Memory Capacity 256GB;. DDR5 là chuẩn bộ nhớ của phiên bản này; các thanh DDR4 không dùng thay được.
Các profile XMP được MSI liệt kê cho bộ nhớ tương thích. Các mức ghi OC phụ thuộc CPU và bộ kit. Việc sử dụng hai kênh bộ nhớ cần bố trí thanh theo sơ đồ DIMM của model.
2 khe M.2 và 4 cổng SATA
Thông tin lưu trữ của bo: 2x M.2M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G* SATA8 will be unavailable when installing M.2 SATA SSD…. Các khe có thể nhận đường từ CPU hoặc chipset và hỗ trợ các chiều dài ổ khác nhau; bảng thông số giữ riêng các điều kiện đó để bố trí ổ phù hợp.
Khe mở rộng được hãng ghi: 2x PCI-E x16 slot1x PCI-E x1 slotPCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset). Cách chia đường PCIe và điều kiện theo CPU được giữ trong bảng thông số để bố trí đúng khe ưu tiên cho card và SSD.

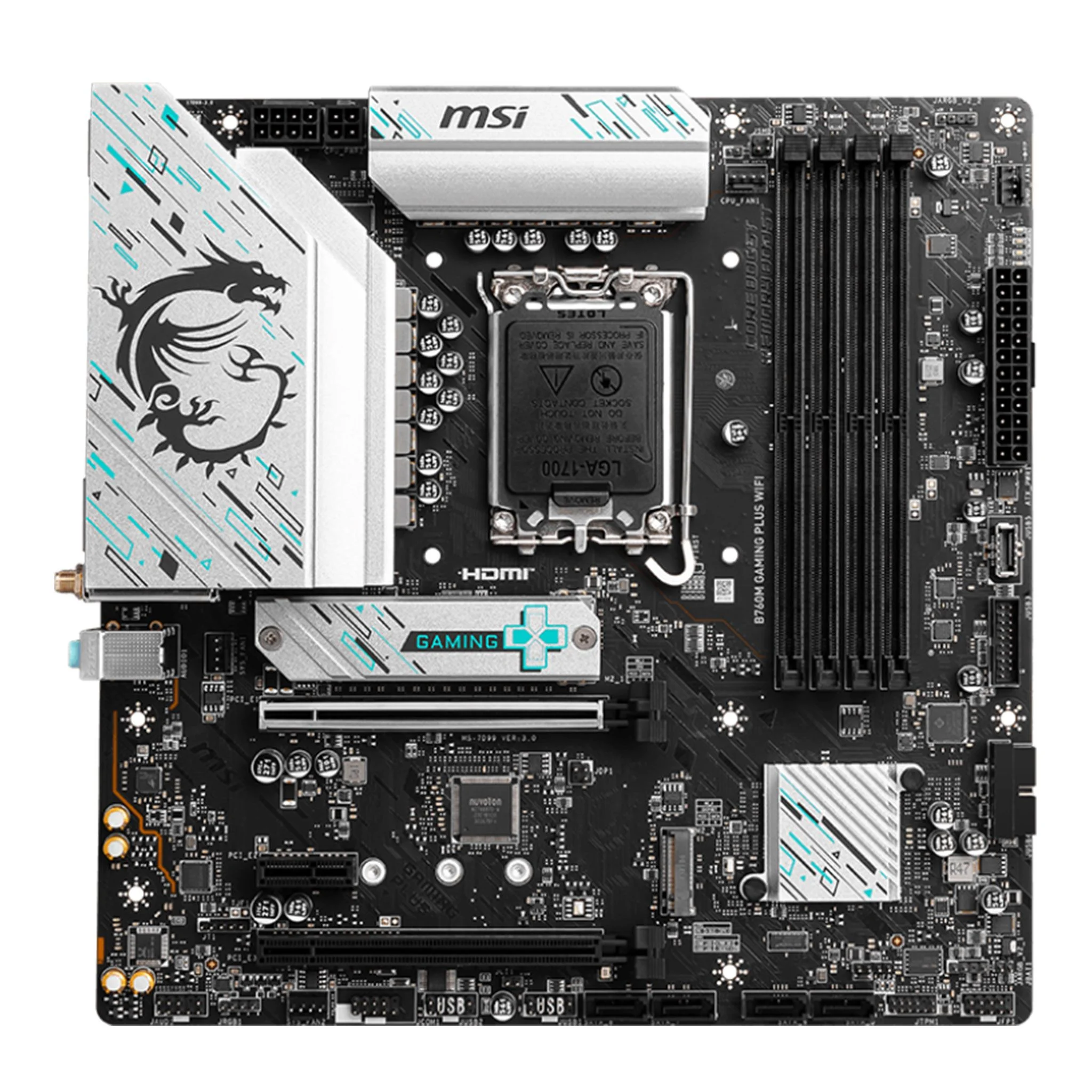

Bo mạch chủ MSI B760M GAMING PLUS WIFI – ảnh do MSI công bố.
Kết nối mạng có dây và không dây
Mạng LAN được hãng ghi: Realtek® RTL8125BG 2.5G LAN. Kết nối không dây: Intel® Wi-Fi 6EThe Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may…. Anten đi kèm và vị trí đặt anten ảnh hưởng việc sử dụng Wi-Fi trong không gian thực tế.
Nhóm USB của bo: 2x USB 2.0 (Rear)4x USB 2.0 (Front)2x USB 5Gbps Type A (Rear)4x USB 5Gbps Type A (Front)1x USB 5Gbps Type C (Front)2x USB 10Gbps Type A (Rear). Sự phân biệt cổng sau và header bên trong giúp lựa chọn thùng máy có cổng trước tương ứng.
Bố cục lắp đặt và thiết bị ngoại vi
Thông số kích thước: mATX243.84mmx243.84mm. Các hỗ trợ lắp đặt được giới thiệu gồm cơ cấu giữ SSD M.2 hỗ trợ thao tác lắp đặt; đèn chẩn đoán hỗ trợ nhận biết nhóm linh kiện khi kiểm tra khởi động. Cổng USB và header được MSI phân biệt theo vị trí sau bo hoặc phía trước thùng máy, giúp dự tính cách đi dây và số thiết bị có thể kết nối.
Các cổng HDMI hoặc DisplayPort trên bo, nếu có, cần CPU có đồ họa tích hợp tương thích để xuất hình. Với CPU không có đồ họa tích hợp, màn hình được kết nối vào card đồ họa rời.
Bo mạch chủ MSI B760M GAMING PLUS WIFI – ảnh do MSI công bố.
Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® ProcessorsLGA 1700
Bộ nhớ
4x DDR5, Maximum Memory Capacity 256GB; Memory Support DDR5 6800+(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(JEDEC)/ 5400(JEDEC)/ 5200(JEDEC)/ 5000(JEDEC)/ 4800(JEDEC) MHz; Max. overclocking frequency: • 1DPC 1R Max speed up to 6800+ MHz • 1DPC 2R Max speed up to 6400+ MHz • 2DPC 1R Max speed up to 6000+ MHz • 2DPC 2R Max speed up to 5600+ MHz Supports Intel® XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
Xuất hình tích hợp
2x HDMI™Support HDMI™ 2.1, maximum resolution of 4K 60Hz*2x DisplayPortSupport DP 1.4, maximum resolution of 4K 60Hz**Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
Khe mở rộng
2x PCI-E x16 slot1x PCI-E x1 slotPCI_E1 Gen PCIe 4.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset)
Âm thanh
Realtek® ALC897 Codec7.1-Channel High Definition Audio
Lưu trữ
2x M.2M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G* SATA8 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
RAID
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB và vị trí cổng
2x USB 2.0 (Rear)4x USB 2.0 (Front)2x USB 5Gbps Type A (Rear)4x USB 5Gbps Type A (Front)1x USB 5Gbps Type C (Front)2x USB 10Gbps Type A (Rear)
Mạng có dây
Realtek® RTL8125BG 2.5G LAN
Kết nối bên trong
1x Power Connector(ATX_PWR)2x Power Connector(CPU_PWR)1x CPU Fan1x Pump Fan2x System Fan2x Front Panel (JFP)1x Chassis Intrusion (JCI)1x Front Audio (JAUD)1x Com Port (JCOM)2x Addressable V2 RGB LED connector (JARGB_V2)1x RGB LED connector(JRGB)1x TPM pin header(Support TPM 2.0)4x USB 2.0 ports4x USB 5Gbps Type A ports1x USB 5Gbps Type C ports
Wi-Fi và Bluetooth
Intel® Wi-Fi 6EThe Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
LED và chẩn đoán
4x EZ Debug LED
Cổng sau bo
Keyboard / Mouse DisplayPort USB 3.2 Gen 1 5Gbps (Type-A) 2.5G LAN Wi-Fi / Bluetooth USB 2.0 HDMI™ USB 3.2 Gen 2 10Gbps (Type-A) Audio Connectors
Hệ điều hành hãng hỗ trợ
Support for Windows® 11 64-bit, Windows® 10 64-bit
