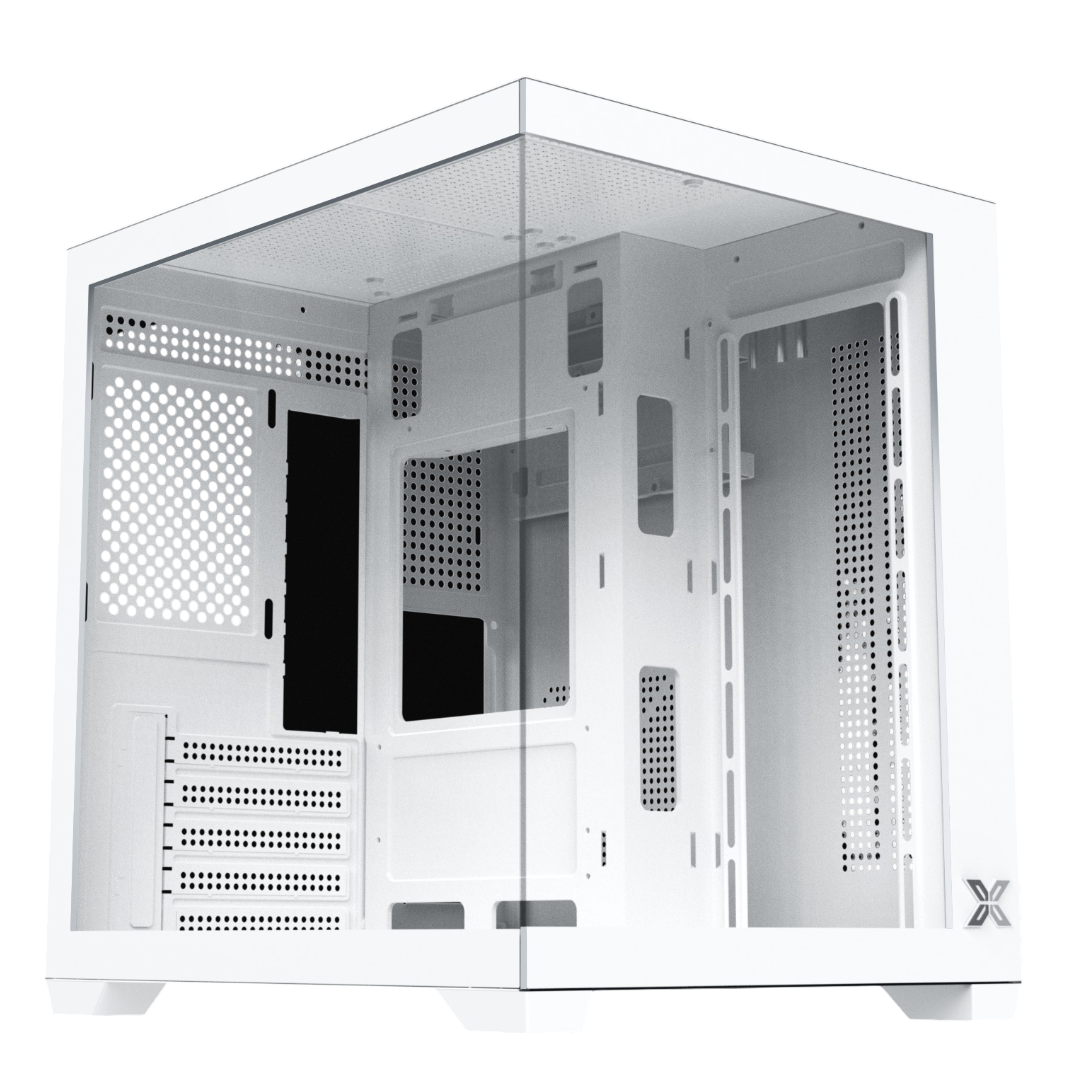

Thùng máy Xigmatek Aqua M / Aqua MS Trắng – micro-atx hai khoang với kính trước và hông
Aqua M có nhận diện ở hai mặt kính và bộ khung rộng ngang 280 mm, giúp tách vùng main–card khỏi khu vực nguồn và dây. Với mãEN40061, trang hãng xác định modelAqua M; một số cách gọi thương mại dùng Aqua MS cho kiểu khung này. Bài viết đối chiếu đúng cấu trúc và kích thước 348×280×378 mm của sản phẩm, không dùng thông số một Aqua M Nano hoặc Aqua ML gần tên.

Micro-ATX hai khoang với kính trước và hông
Đường khí được tổ chức qua hông, đáy, nóc và sau thay vì quạt mặt trước. Cỡ radiator 240 mm trên nóc cùng chiều cao tản khí 160 mm định hình phạm vi làm mát phù hợp cho bộ máy main gọn. Khi triển khai radiator ở hông, tài liệu hãng nêu phương án lắp tách riêng quạt và radiator; cần tính khoảng trống thực chứ không chỉ nhìn tổng số điểm gắn quạt.
Chọn main, card và tản CPU theo khoảng lắp
Các nền tảng được liệt kê: Micro-ATX / Mini-ITX. Giới hạn card: 330 mm; chiều cao tản CPU: 160 mm. Ngoài chiều dài card, cần chừa phần đầu cắm và khoảng uốn dây nguồn. Khi dùng radiator hoặc quạt sát vùng card, phải kiểm tra lại tổ hợp linh kiện thực trước khi chốt bố cục.

Các vị trí quạt và radiator
Vị trí quạt: Nóc:2×120 mm; đáy:2×120 mm; hông main:2×120 mm; sau:1×120 mm. Radiator được liệt kê riêng: Nóc:240 mm; hông main:240 mm (quạt và radiator lắp theo phương án tách riêng). Các lựa chọn có chữ “hoặc” là những phương án thay thế theo vị trí lắp, không phải cộng tất cả thành số linh kiện có thể dùng đồng thời. Khi đặt két, cộng độ dày quạt và kiểm tra vùng giao nhau ở các góc, RAM và đầu nguồn CPU.
Nguồn, ổ lưu trữ và đường cáp
Kích thước khung: 348 × 280 × 378 mm. Giới hạn thân nguồn: 165 mm. Phương án lưu trữ: 1×3,5 inch và 2×2,5 inch. Khi dùng khay ổ gần nguồn, chừa khoảng cho cả đầu SATA và bó dây; kích thước thân nguồn chưa bao gồm phần dây cần uốn. Nên đi thử dây dữ liệu và nguồn trước khi lắp kín các dãy quạt.

Kết nối phía trước và hoàn thiện bộ máy
Cụm cổng theo model: 1×USB3.0,2×USB2.0, HD Audio. Nối từng cổng vào header tương ứng trên main để dùng đủ chức năng, đồng thời giữ dây xa cánh quạt và các cạnh bị ép khi đóng vỏ. Sau khi lắp, kiểm tra hoạt động quạt, các nút và nhiệt độ ở tải thường dùng; vùng kính và đèn tạo diện mạo, còn đường khí cần phù hợp lượng nhiệt thật của cấu hình.
Thiết kế và thông số dòng sản phẩm: Xigmatek – Aqua M / Aqua MS.
