B760M GAMING WIFI hướng tới bộ máy Intel LGA1700 cần bo mATX và kết nối không dây tích hợp. Phiên bản bộ nhớ của đúng model là điểm cần xác định sớm để chọn RAM tương thích ngay từ đầu.
Nền tảng INTEL B760 và LGA 1700
Model sử dụng chipset INTEL B760, nền tảng LGA 1700. Socket và danh sách CPU hỗ trợ quyết định loại vi xử lý có thể lắp; cùng thương hiệu CPU chưa đủ để xác định tương thích.
Danh sách CPU và phiên bản BIOS cần thiết được đối chiếu trên mục hỗ trợ của đúng model. Khi nâng cấp từ một CPU khác thế hệ, kiểm tra mốc BIOS trước khi thay giúp quá trình lắp đặt thuận lợi hơn.

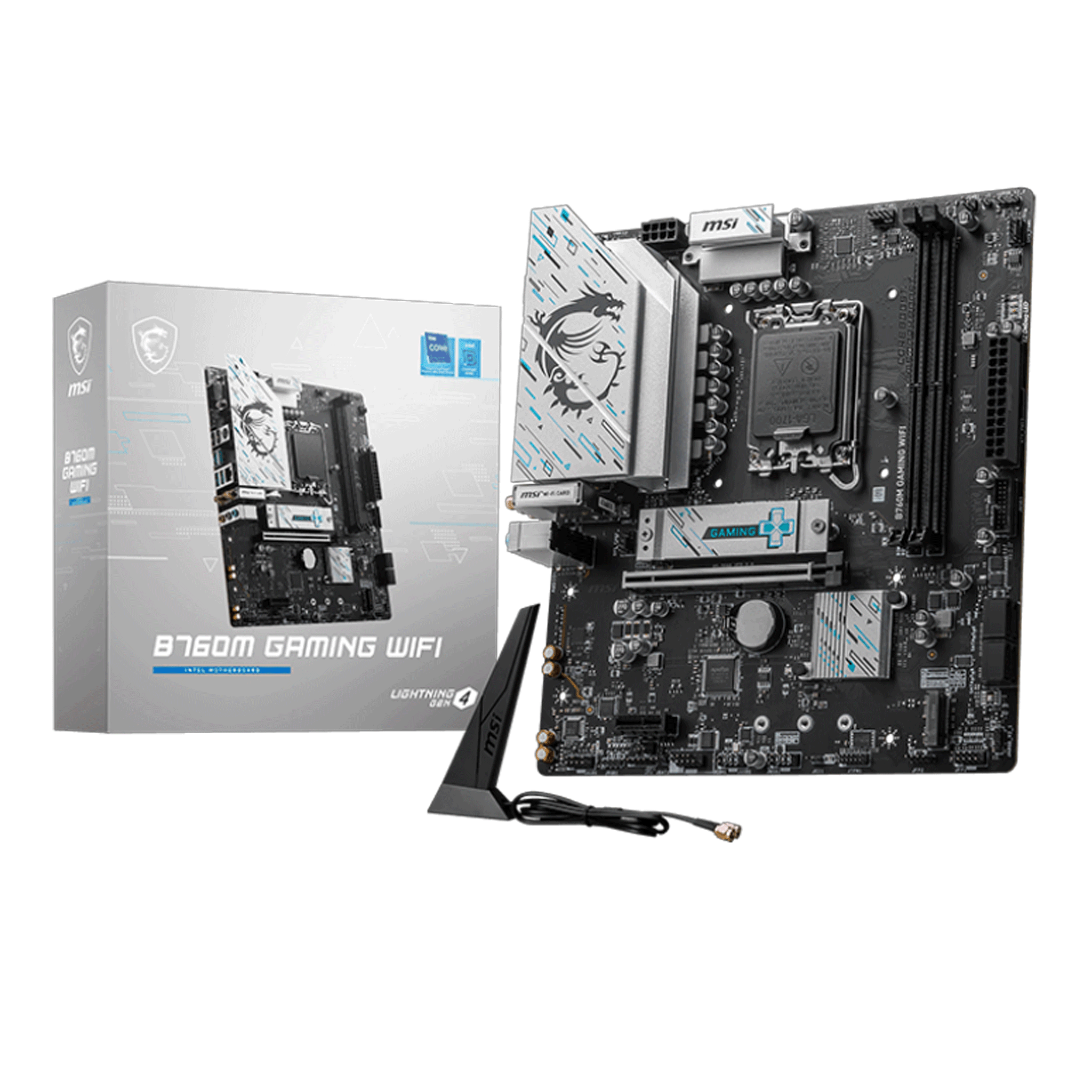

Bo mạch chủ MSI B760M GAMING WIFI – ảnh do MSI công bố.
DDR5 và khả năng bố trí bộ nhớ
MSI công bố cấu hình bộ nhớ: 2x DDR5, Maximum Memory Capacity 128GB. DDR5 là chuẩn bộ nhớ của phiên bản này; các thanh DDR4 không dùng thay được.
Dung lượng, số thanh và cấu hình bộ nhớ đều ảnh hưởng chế độ vận hành. Các mức có ghi OC hoặc profile XMP/EXPO thuộc điều kiện hãng nêu; danh sách tương thích RAM giúp chọn đúng bộ kit khi muốn dùng mức thiết lập đó.
2 khe M.2 và 4 cổng SATA
Thông tin lưu trữ của bo: 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA7 will be unavailable when installing M.2 SATA SSD…. Các khe có thể nhận đường từ CPU hoặc chipset và hỗ trợ các chiều dài ổ khác nhau; bảng thông số giữ riêng các điều kiện đó để bố trí ổ phù hợp.
Khi lắp nhiều SSD hoặc thiết bị mở rộng, sơ đồ chia đường trong hướng dẫn sử dụng giúp chọn khe ưu tiên. M.2 là dạng đầu nối; chuẩn truyền dữ liệu và kích thước ổ vẫn phải khớp khả năng của từng khe.
Bo mạch chủ MSI B760M GAMING WIFI – ảnh do MSI công bố.
Kết nối mạng có dây và không dây
Mạng LAN được hãng ghi: Realtek ® RTL8125B 2.5Gbps LAN. Kết nối không dây: Intel ® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth ® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may…. Anten đi kèm và vị trí đặt anten ảnh hưởng việc sử dụng Wi-Fi trong không gian thực tế.
Chuẩn Wi-Fi, Bluetooth và tốc độ cổng LAN là các khả năng khác nhau. Tốc độ truyền thực tế còn liên quan thiết bị mạng, hạ tầng và môi trường kết nối; không dùng tốc độ danh nghĩa của cổng để thay cho tốc độ Internet.
Bố cục lắp đặt và thiết bị ngoại vi
Thông số kích thước: mATX 220mmx243.84mm. Các hỗ trợ lắp đặt được giới thiệu gồm cơ cấu giữ SSD M.2 hỗ trợ thao tác lắp đặt; đèn chẩn đoán hỗ trợ nhận biết nhóm linh kiện khi kiểm tra khởi động. Cổng USB và header được MSI phân biệt theo vị trí sau bo hoặc phía trước thùng máy, giúp dự tính cách đi dây và số thiết bị có thể kết nối.
Các cổng HDMI hoặc DisplayPort trên bo, nếu có, cần CPU có đồ họa tích hợp tương thích để xuất hình. Với CPU không có đồ họa tích hợp, màn hình được kết nối vào card đồ họa rời.
Bo mạch chủ MSI B760M GAMING WIFI – ảnh do MSI công bố.
Support Intel® Core™ 14th/ 13th/ 12th Gen Processors, Intel® Pentium® Gold and Celeron® Processors LGA 1700
Bộ nhớ
2x DDR5, Maximum Memory Capacity 128GB Memory Support DDR5 8000+(OC)/ 7800(OC)/ 7600(OC)/ 7400(OC)/ 7200(OC)/ 7000(OC)/ 6800(OC)/ 6600(OC)/ 6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800(JEDEC) MHz Max. overclocking frequency: • 1DPC 1R Max speed up to 8000+ MHz • 1DPC 2R Max speed up to 6400+ MHz Supports Intel® XMP 3.0 OC Supports Dual-Controller Dual-Channel mode Supports non-ECC, un-buffered memory
Xuất hình tích hợp
1x HDMI™ Support HDMI™ 2.1 with HDR, maximum resolution of 4K 60Hz* 1x DisplayPort Support DP 1.4, maximum resolution of 4K 60Hz* 1x VGA Support VGA, maximum resolution of 2048x1536 50Hz, 2048x1280 60Hz, 1920x1200 60Hz* *Available only on processors featuring integrated graphics. Graphics specifications may vary depending on the CPU installed.
Khe mở rộng
1x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 4.0 supports up to (From CPU) PCI_E2 Gen PCIe 4.0 supports up to (From Chipset)
2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G * SATA7 will be unavailable when installing M.2 SATA SSD in the M2_2 slot.
RAID
Supports RAID 0, RAID 1, RAID 5 and RAID 10 for SATA storage devices
USB và vị trí cổng
2x USB 2.0 (Rear) 4x USB 2.0 (Front) 4x USB 5Gbps Type A (Rear) 2x USB 5Gbps Type A (Front)
Mạng có dây
Realtek ® RTL8125B 2.5Gbps LAN
Kết nối bên trong
1x Power Connector(ATX_PWR) 1x Power Connector(CPU_PWR) 1x CPU Fan 2x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x Com Port (JCOM) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 5Gbps Type A ports
Wi-Fi và Bluetooth
Intel ® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax Supports Bluetooth ® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11.
LED và chẩn đoán
4x EZ Debug LED
Cổng sau bo
VGA Keyboard / Mouse 2.5G LAN Wi-Fi / Bluetooth Audio Connectors HDMI™ DisplayPort USB 2.0 USB 3.2 Gen 1 5Gbps (Type-A)
Hệ điều hành hãng hỗ trợ
Support for Windows ® 11 64-bit, Windows ® 10 64-bit
